I. Giới thiệu chung

     Hệ thống Bag Filter là giải pháp hút – lọc bụi trung tâm chuyên dụng cho các nhà xưởng, nhà máy phát sinh lượng bụi lớn như: xưởng gỗ, cơ khí, xi măng, giấy, thực phẩm… Với thiết kế hiện đại và hiệu suất lọc lên tới 99%, Bag Filter giúp đảm bảo môi trường làm việc sạch bụi – an toàn – đạt chuẩn QCVN về khí thải công nghiệp.

II. Cấu tạo hệ thống

1. - Quạt ly tâm công suất cao tạo lưu lượng hút mạnh, ổn định.

2. - Buồng lọc chứa hệ thống túi vải với thiết kế module hóa, dễ bảo trì.

3. - Van rũ bụi tự động giúp làm sạch túi lọc sau mỗi chu kỳ.

4. - Khoang thu bụi phía dưới dùng để gom bụi sau khi được rũ khỏi túi.

5. - Van quay kín khí và cửa xả bụi, đảm bảo không phát tán bụi ngược ra ngoài.

6. - Khung vỏ thép, sàn thao tác, lan can kỹ thuật đảm bảo an toàn bảo trì.

7.

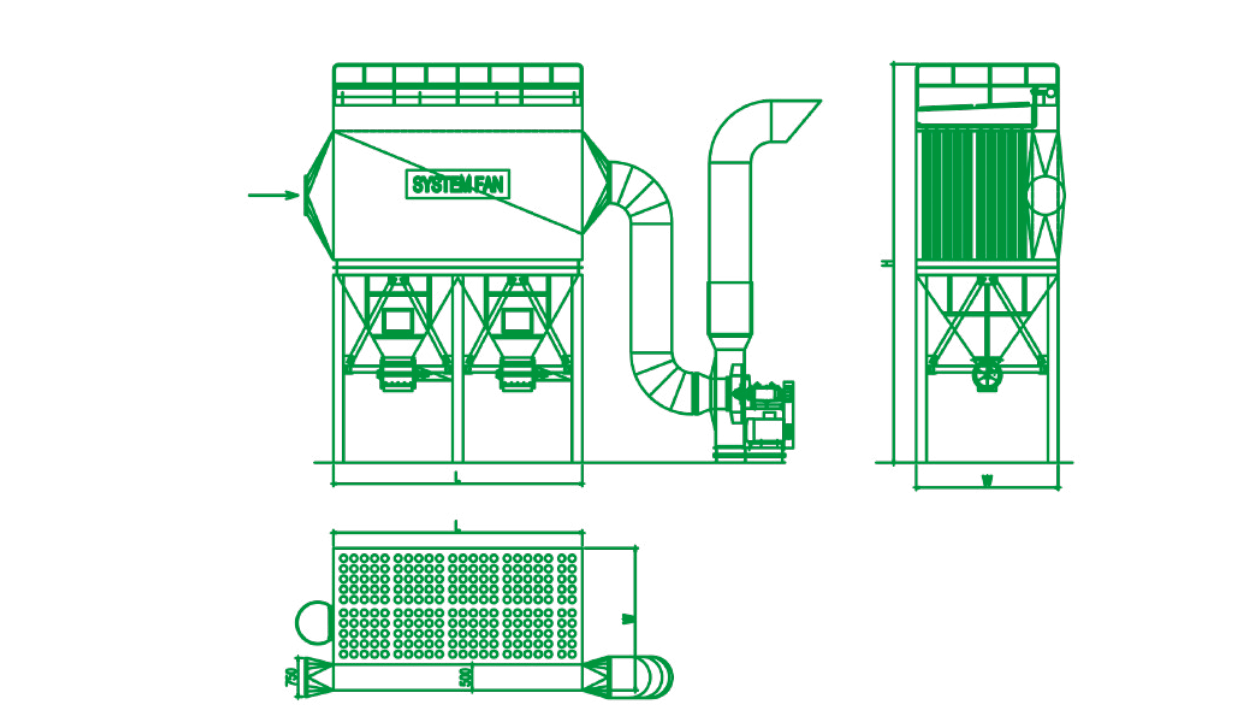

8. Bản vẽ kỹ thuật hệ thống Bag Filter

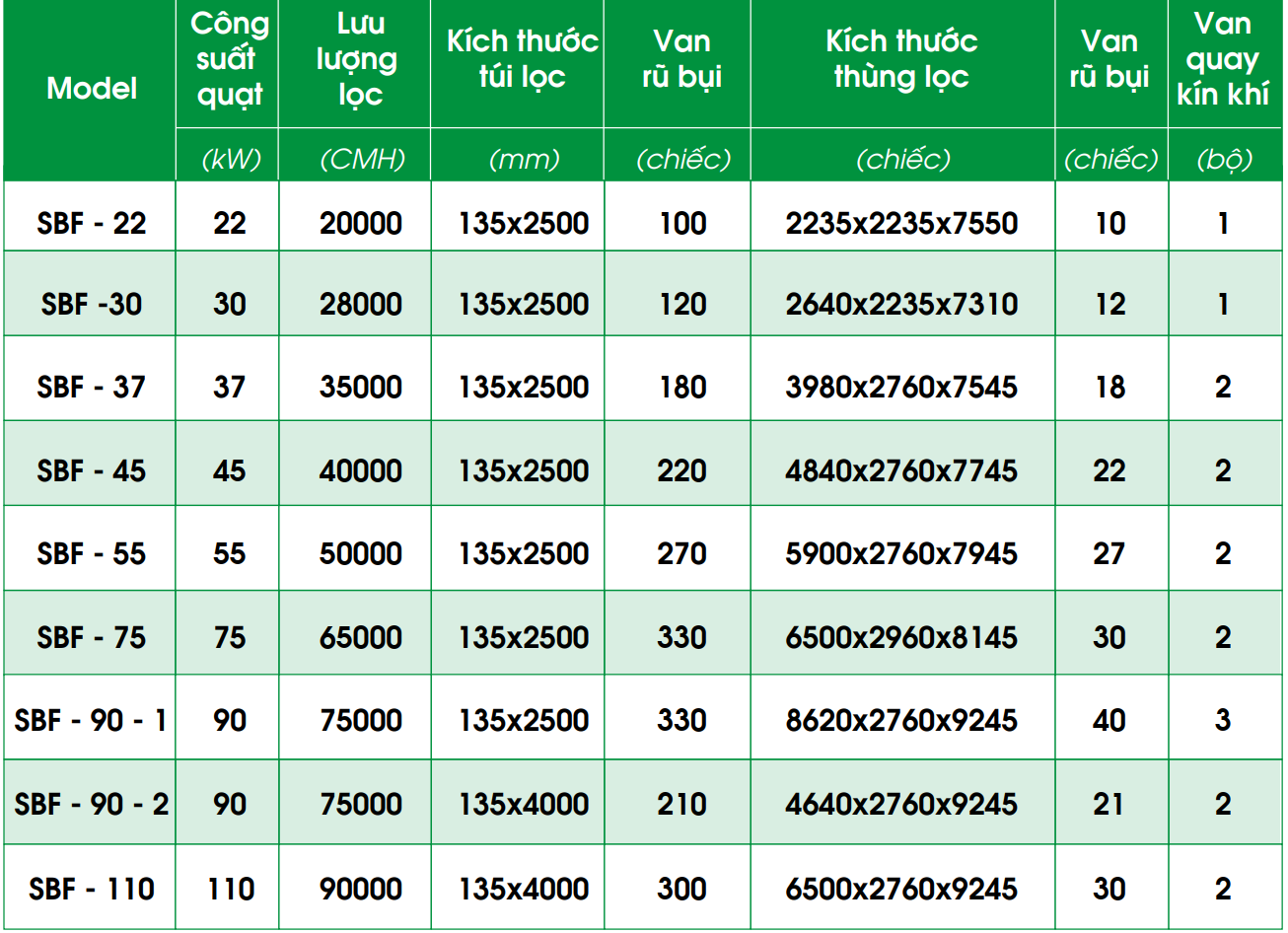

Thông số kỹ thuật hệ thống Bag Filter

III. Nguyên lý hoạt động

Hệ thống Bag Filter vận hành qua các giai đoạn sau:

1. - Thu bụi từ các vị trí sản xuất
   Quạt hút đưa không khí chứa bụi vào hệ thống thông qua ống dẫn. Các điểm hút có thể lắp đặt tại từng máy sản xuất hoặc bố trí quanh xưởng.

2. - Lọc bụi bằng túi vải chuyên dụng
   Không khí đi qua các túi vải polyester/fiberglass có khả năng giữ lại bụi mịn kích thước 5 micron. Không khí sạch xuyên qua túi và thoát ra ngoài, bụi bị giữ lại phía ngoài túi lọc.

3. - Rũ bụi định kỳ hoàn toàn tự động
   Sau một thời gian hoạt động, bề mặt túi bị bám bụi, hệ thống sẽ kích hoạt bộ rũ bụi tự động bằng khí nén hoặc rung lắc. Bụi rơi xuống khoang chứa bên dưới và được xả qua van quay kín khí, đảm bảo không rò rỉ ngược.

4. - Chu trình lặp lại liên tục, đảm bảo hệ thống hoạt động bền bỉ, ổn định 24/7, ít cần can thiệp thủ công.

IV. Ưu điểm nổi bật

1. - Hiệu suất lọc cao lên đến 99%, kể cả bụi mịn nồng độ thấp.

2. - Tự động rũ bụi, không cần ngắt máy, tăng hiệu quả vận hành.

3. - Vận hành đơn giản, dễ kiểm soát và bảo trì.

4. - Thiết kế tuỳ biến, phù hợp mọi quy mô nhà xưởng.

5. - Kết cấu bền vững, chịu được môi trường khắc nghiệt.

6. - Chi phí vận hành thấp, ít tiêu hao vật tư.

V. Ứng dụng thực tế

• - Ngành gỗ: cắt, bào, chà nhám...

• - Ngành sản xuất giấy – bao bì

• - Xử lý bụi phoi kim loại, mạt thép, bụi hàn

• - Nhà máy xi măng, nghiền đá, bê tông nhẹ

• - Ngành thực phẩm, dược phẩm, nông sản sấy

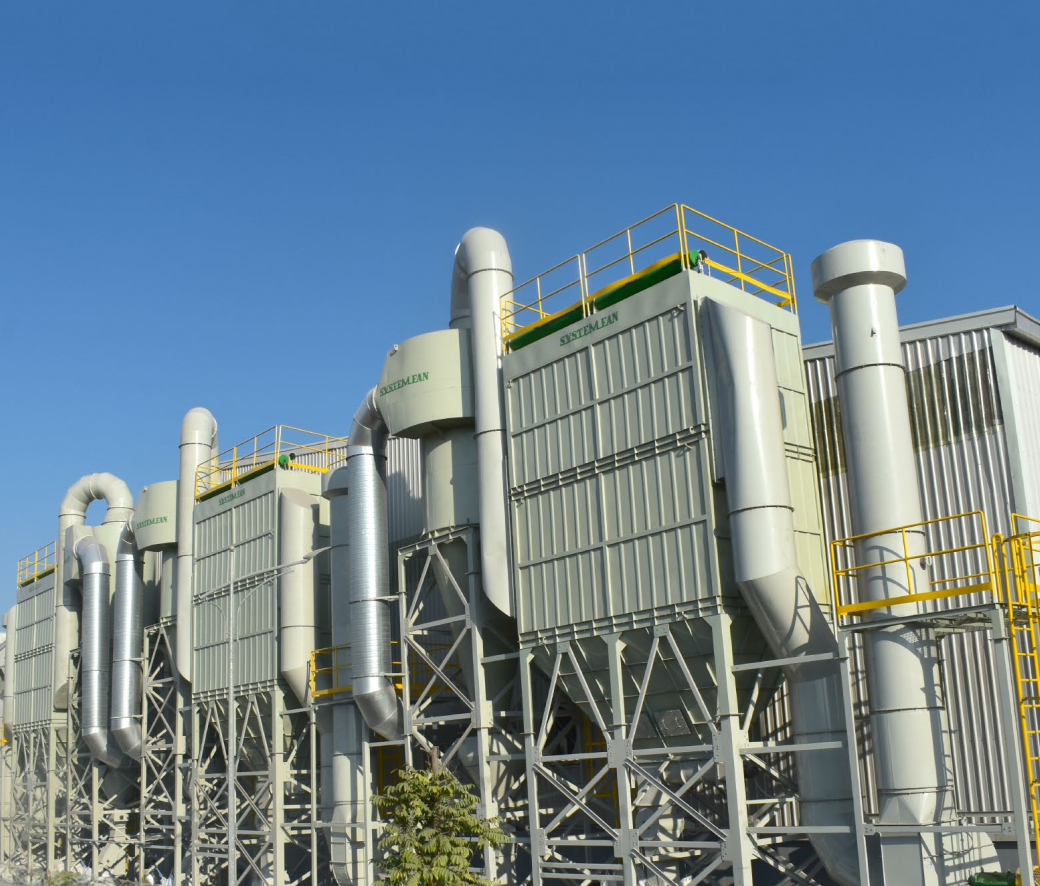

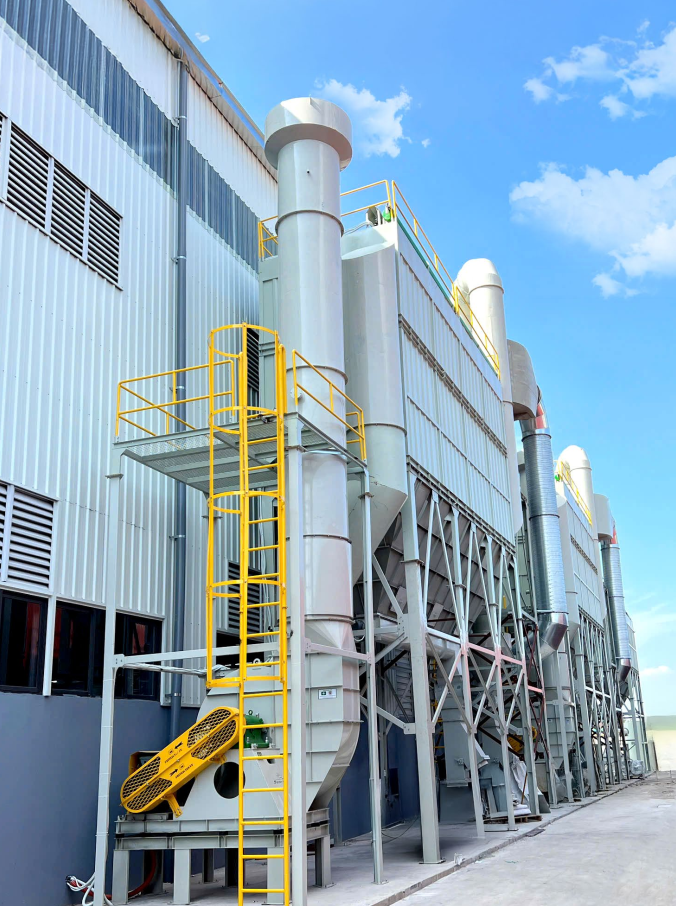

VI. Dự án tiêu biểu đã triển khai

1. - Nhà máy Pha Lê

2. - Nhà máy NEO FLOOR

3. - Sunrise Phú Yên, Tuấn Phương – Hưng Yên

4. - Nhà máy Quảng Phong, ELMICH, JAKOB Bình Dương

5. - Cụm công nghiệp Khánh Thượng – Ninh Bình
   (Và nhiều công trình khác trên toàn quốc)
